두 원이 주어졌을 때, 공통 내접선의 교점과 기울기를 구하는 방법 (프로그램)
-
- 2016.02.26 - 16:21 2015.10.29 - 08:23 7169 1

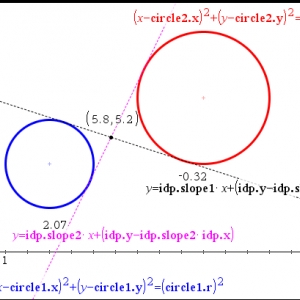

문제 : 두 원에 대하여 c1={x1, y1, r1}, c2={x2, y2, r2} 로 입력받았다고 할 때,
공통내접선의 교점과 기울기를 구하려면?
- 내접선의 교점은 두 원의 중심을 이은 직선을 r1:r2 로 내분한 점(idp)과 같다.
ㄴ Internally Dividing Point
- 1.의 내분점(IDP) 과 c1 사이의 거리, IDP와 접선의 (c1에서의) 접점 사이의 거리를 구한다.
ㄴ IDP와 접선의 접점 사이 거리 = 내접선의 길이 * 내분 비율
- 각도 t1, t2를 구한다.
t1 = c1과 c2의 중점을 잇는 직선이 x축과 이루는 각
t2 = c1에서의 공통내접점 ~ 원의 중심 ~ IDP 사잇각
- 4. t1, t2를 이용해 기울기를 구한다.
아래는 TI-nspire 에서 작성된 프로그램입니다.
Define common_itl()=
Prgm
:© Request basic data for 2 circles
:Request "{x1,y1,r1} List =",circle1,0
:Request "{x2,y2,r2} List =",circle2,0
:
:© Check data compatibility
:If (circle2[1]-circle1[1])^(2)+(circle2[2]-circle1[2])^(2)<(circle1[3]+circle2[3])^(2) Then
: Disp "Too close"
: Goto end
:EndIf
:
:newList(3)→circle3
:
:© Redefine vars to draw graph
:circle1[1]→circle1.x
:circle1[2]→circle1.y
:circle1[3]→circle1.r
:circle2[1]→circle2.x
:circle2[2]→circle2.y
:circle2[3]→circle2.r
:
:© Calculate Internally Dividing Point
:((circle1[3]*circle2[1]+circle2[3]*circle1[1])/(circle1[3]+circle2[3]))→idp.x
:((circle1[3]*circle2[2]+circle2[3]*circle1[2])/(circle1[3]+circle2[3]))→idp.y
:
:© Calculate Distances between IDP and the center of circles
:Local circle1.ratio,circle2.ratio
:((circle1[3])/(circle1[3]+circle2[3]))→circle1.ratio
:((circle2[3])/(circle1[3]+circle2[3]))→circle2.ratio
:
:√((circle2[1]-circle1[1])^(2)+(circle2[2]-circle1[2])^(2))→distance.c1c2
:distance.c1c2*circle1.ratio→distance.c1idp
:distance.c1c2*circle2.ratio→distance.c2idp
:
:√(distance.c1c2^(2)-(circle1[3]+circle2[3])^(2))→distance.citl
:distance.citl*circle1.ratio→circle3.r
:circle3.r→circle3[3]
:
:© Calculate Slope of Tangent Line
:tan(((circle2[2]-circle1[2])/(circle2[1]-circle1[1])))→t1
:tan(((circle3[3])/(circle1[3])))→t2
:
:tan(t1+t2+((π)/(2)))→idp.slope1
:tan(t1-t2+((π)/(2)))→idp.slope2
:
:Disp "circle1=",circle1," and circle2=",circle2
:Disp "Intersection point of Common_ITL=",{idp.x,idp.y}
:Disp "Slope of Common_ITL=",approx({idp.slope1,idp.slope2})
:c1_itp()
:
:Lbl end
:EndPrgm
-
25
댓글1
-
세상의모든계산기
C1에서의 공통 내접선의 접점을 구하려면?
- C1과 C3을 연립하여 풀거나,
ㄴ C3는 (idp,x,idp.y)를 중심으로 하고 위에서 구한 circle3.r 을 반지름으로 하는 원 - c1->idp 벡터를 (t2)만큼 회전하고 scalar 곱하여 구할 수 있음.
[[cos(θ),−sin(θ)][sin(θ),cos(θ)]]→rot_matrix(θ)
((circle1.r)/(distance.c1idp))*rot_matrix(±t2)*(vector.c3-vector.c1)+vector.c1
- C1과 C3을 연립하여 풀거나,
